一、SCR脱硝设备的基本工作原理

　　SCR脱硝设备的工作原理，是现今十分成熟的烟气脱硝技术, 它是一种炉后脱硝处理方法，SCR脱硝设备—选择性催化还原(SCR)脱硝原理就是在一定的温度和催化剂的作用下，采用还原剂有选择性地把烟气中的NOX还原为无毒无污染的N2和H2O。催化剂催化的作用就是降低分解反应的活化能，使其反应温度降低至150～450℃之间。因为燃煤电厂窑炉实际使用的温度范围是290℃～430℃，若无添加催化剂，则其反应温度就会较高(980℃左右)，大大超出了电厂温度适应范围。SCR脱硝还原剂通常有氨水、液氨以及尿素，在工业上一般常应用的是液氨，其次是尿素。

　　二、SCR脱硝设备的系统组成

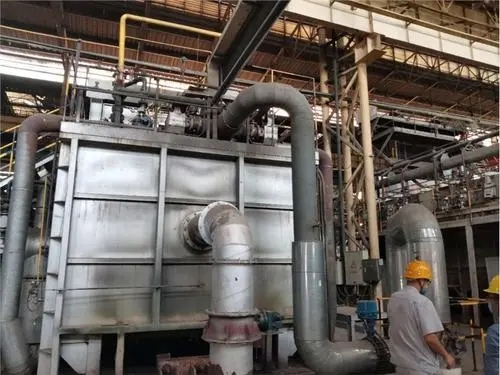

　　SCR脱硝设备的系统组成主要是由SCR催化反应器、氨气注入系统、烟气旁路系统、氨的储存和制备系统等组成的。 SCR催化反应器的布置方式，目前国内外一般采用高尘布置方式，即布置在省煤器和空预器之间的高温烟道内。在该位置，烟气温度能够达到反应的温度。因此本期工程脱硝装置拟采用高尘布置方式。烟气在锅炉省煤器出口处被平均分为两路，每路烟气并行进入一个垂直布置的SCR反应器里，即每台锅炉配有二个反应器，烟气经过均流器后进入催化剂层。在烟气进入催化剂层前设有氨气注入系统，烟气与氨气充分混合后进行催化剂反应，脱去NOX。反应后的烟气进入空预器、电除尘器、引风机和脱硫装置后，排入烟囱。SCR反应器布置在空预器上方。

　　三、SCR脱硝设备脱硝工艺流程

　　目前常用的典型的SCR脱硝设备的主要工艺流程为：脱硝还原剂即为液氨用灌装卡车运输，以液体形态储存于氨罐中，液态氨在注入SCR系统烟气之前经由蒸发器蒸发汽化；汽化的氨和稀释空气混合，通过喷氨格栅喷入SCR反应器上游的烟气中；经过充分混合后的还原剂和烟气在SCR反应器中催化剂的作用下发生反应，这样可以达到去除NOX的目的。
